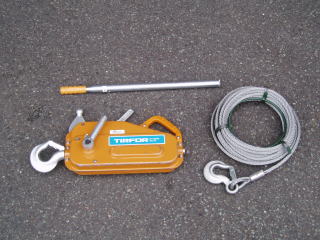

今回は、災害現場の必需品第10弾として、手動式ウインチ「チルホール」をご紹介します。
チルホールは、可搬式であり、また、小型軽量設計でありながら、強力な牽引力(1,600kg)があります。吊り上げ・横引き・引き上げなど様々な用途に使用しています。
この「チルホール」は、あらゆる災害現場で車載クレーン・ウインチなどの大型資機材など他の救助資機材と平行して使用することができ、救助隊にとっては大変役立つ資機材の1つです。また、数ミリ単位で引くことができるため要救助者の状況を観察しながらの人命救助に適しています。
|
諸元性能 |
名称 |
チルホール |
型式 |
TU-16 |
最大能力 |
1,600Kg
|
重量 |
16Kg |
揚程 |
ワイヤーロープ自体の長さ |
寸法 |
644×360×143mm. |
使用ワイヤーロープ径 | 直径11.7mm. |
レバー1往復で動くワイヤーロープの長さ |
70mm. |
ハンドルの長さ |
最小700mm 最大1,150mm. |
ワイヤーロープ破断強度 |
9,000kg |
|
|
|
チルホール接続状況 |
|
|
|
